Comment fonctionne la liaison d'une alarme à une centrale industrielle ?
La liaison entre un système d'alarme industriel et une station centrale de télésurveillance repose sur un principe simple mais exigeant : chaque événement détecté sur le site doit parvenir à la centrale de manière fiable, horodatée et vérifiable, quelles que soient les conditions. C'est ce que les professionnels appellent la transmission sécurisée des alarmes, encadrée en Europe par la norme EN 50136 et le référentiel APSAD R31.
Le principe fondamental repose sur le Dual Path Reporting : deux voies de transmission indépendantes, généralement Ethernet et GSM/4G, fonctionnent en parallèle. Si l'une tombe, l'autre prend le relais automatiquement. En milieu industriel, où les coupures réseau ou les actes de malveillance sont des risques réels, cette redondance n'est pas un luxe. C'est la condition minimale d'un système sérieux.
Les protocoles numériques utilisés pour cette transmission incluent ViewCom IP, SIA DC-09 et VOS Secur-IP. Chacun garantit l'intégrité du message, son horodatage et la supervision permanente du lien. La centrale reçoit, traite et déclenche les consignes d'intervention selon un protocole contractuellement défini.
Les certifications qui encadrent ce dispositif sont au nombre de trois principales :
- EN 50136 : norme européenne définissant les niveaux de performance des systèmes de transmission d'alarmes, de la qualité du lien à la supervision du canal.
- APSAD I31 : certification de service délivrée par le CNPP, attestant que la station de télésurveillance respecte des exigences strictes en matière de réception, traitement et intervention.
- ULC (Underwriters Laboratories of Canada) : certification nord-américaine reconnue pour les équipements de transmission, parfois exigée par certains assureurs ou donneurs d'ordre internationaux opérant en Europe.
Un système conforme à ces trois référentiels offre une traçabilité complète des alertes, une continuité de service documentée et une base contractuelle solide pour les assureurs.
Quelles normes et certifications s'appliquent aux alarmes industrielles en Europe ?
La réglementation applicable à la liaison d'alarme en milieu industriel est plus dense qu'on ne le croit souvent ; pour bien gérer des situations complexes avec réglementation, consultez ce guide pratique sur le débarras logement insalubre. Elle combine des normes techniques européennes, des certifications de service françaises et des obligations légales spécifiques à la télésurveillance.
La norme EN 50136 définit les exigences techniques pour les systèmes de transmission d'alarmes, en distinguant plusieurs niveaux de performance selon la criticité du site. Elle impose notamment la supervision constante du lien et l'enregistrement horodaté de chaque message transmis. Pour un site industriel classé, le niveau de performance requis est généralement élevé, ce qui exclut les transmetteurs d'entrée de gamme.
La certification APSAD I31, délivrée par le CNPP, est la référence française en matière de fiabilité des stations de télésurveillance. Elle couvre la réception et le traitement des informations de sécurité, la protection et la confidentialité des données, ainsi que l'application des consignes contractuelles. Une station certifiée APSAD I31 s'engage sur la continuité de service, le personnel qualifié et l'organisation orientée satisfaction client.
Le référentiel APSAD R31 complète la certification en définissant les exigences techniques et organisationnelles des stations. Il distingue notamment les architectures centralisées des architectures modulaires, et encadre le choix entre systèmes propriétaires et indépendants. Pour un responsable sécurité industriel, opter pour un système conforme à APSAD R31 évite la dépendance technologique à un seul fournisseur.
Sur le plan légal, les obligations à connaître sont les suivantes :
- Article D. 613-17 du Code de la sécurité intérieure : les sociétés de télésurveillance doivent utiliser exclusivement des numéros réservés pour contacter les forces de l'ordre. Aucune priorité d'intervention ne peut être promise au client.
- Réglementation CNIL : la gestion des images de levée de doute est soumise à des règles strictes de confidentialité et de conservation. Toute station traitant des images doit disposer d'une procédure conforme.
- Distinction propriétaire / indépendant : le CNPP recommande via APSAD R31 de privilégier les systèmes ouverts pour garantir l'interopérabilité et la pérennité de l'installation.
Conseil de pro : Avant de signer un contrat de télésurveillance, vérifiez que la station est bien certifiée APSAD I31 et non simplement « conforme » au référentiel R31. La certification implique un audit externe régulier ; la simple conformité déclarée n'engage que le prestataire.
Comment raccorder techniquement un système d'alarme à une centrale industrielle ?
L'installation d'une liaison d'alarme vers une station centrale industrielle suit un enchaînement précis, depuis l'analyse du site jusqu'aux tests de réception. Voici les étapes clés et les points de vigilance à chaque phase.
Diagnostic préalable du site
Avant toute installation, un audit du site s'impose. En milieu industriel, les obstacles à la propagation radio sont nombreux : parois en béton armé, châssis métalliques, zones de stockage à capacité variable, véhicules de manutention. Ces éléments peuvent perturber les liaisons sans fil et doivent être cartographiés avant de choisir l'emplacement des détecteurs et du transmetteur.

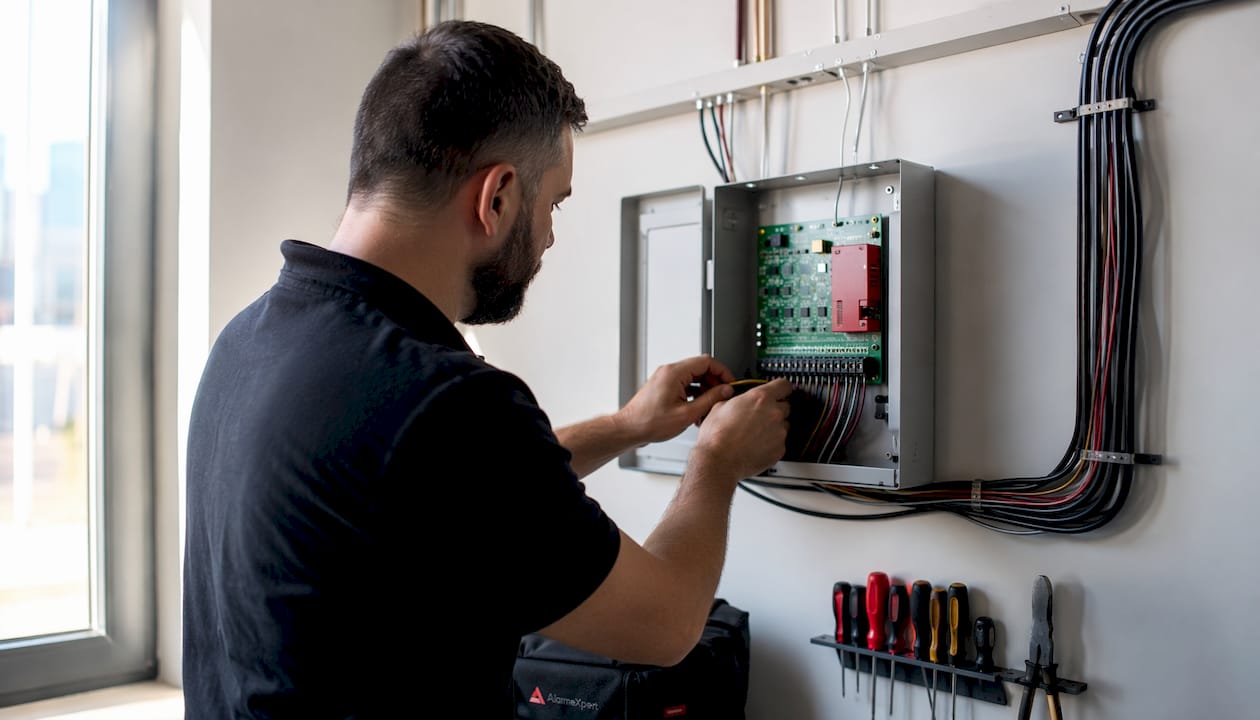

Choix et installation du module de transmission
Le point technique le plus critique est le suivant : le module de transmission doit être physiquement séparé du boîtier central de l'alarme. Un module de transmission distinct garantit que la communication vers la centrale reste opérationnelle même en cas de coupure secteur ou de tentative de sabotage sur le boîtier principal. La bascule vers GSM/4G s'effectue alors automatiquement, sans intervention humaine.
Le tableau ci-dessous résume les principales configurations de transmission et leurs caractéristiques :
| Média de transmission | Avantages | Limites | Usage recommandé |
|---|---|---|---|
| Ethernet (filaire) | Débit élevé, fiabilité, transmission d'images | Vulnérable aux coupures réseau | Voie principale |
| GSM/4G | Indépendant du réseau local, résistant au sabotage | Dépend de la couverture opérateur | Voie de secours |
| Dual Path (Ethernet + GSM/4G) | Redondance totale, conforme EN 50136 | Coût légèrement supérieur | Sites industriels critiques |
Configuration des protocoles et supervision du lien
Une fois le module installé, la configuration des protocoles numériques (ViewCom IP, SIA DC-09 ou VOS Secur-IP) s'effectue à distance via un logiciel dédié ou en local. La supervision du lien doit être activée : la centrale envoie régulièrement des signaux de test, et toute interruption non signalée déclenche une alerte technique. C'est le mécanisme qui détecte une coupure volontaire de la ligne avant même qu'une intrusion ne se produise.
Les étapes techniques à suivre lors de l'installation :
- Vérification des liaisons radio en mode installation, détecteur par détecteur.
- Raccordement du module de transmission à la centrale selon les spécifications constructeur (bornes, câblage, alimentation).
- Paramétrage des cycles de transmission et des groupes d'alarme.
- Configuration de la bascule automatique Ethernet vers GSM en cas d'indisponibilité du réseau filaire.
- Tests de fonctionnement complets : déclenchement simulé, réception par la centrale, horodatage vérifié.
- Intégration éventuelle avec les systèmes SCADA ou DCS du site, via les sorties de commande de la centrale.
Conseil de pro : Pour les sites intégrant un système SCADA, prévoyez dès la conception une sortie dédiée sur la centrale d'alarme pour remonter les événements vers le superviseur industriel. Une intégration native évite les passerelles logicielles fragiles et réduit les délais de traitement des alertes.
Quelles technologies améliorent la télésurveillance industrielle ?
Au-delà de la transmission basique d'un code d'alarme, les modules modernes offrent des fonctionnalités qui changent concrètement la façon dont une centrale traite un événement.
La transmission instantanée d'images et de séquences vidéo est probablement l'évolution la plus significative des dernières années. Lors d'une intrusion, le module de transmission envoie simultanément le code d'alarme et les séquences capturées par les détecteurs à prise d'images, que ce soit vers la centrale de télésurveillance ou directement en MMS sur le téléphone du responsable. L'opérateur dispose ainsi d'un contexte visuel avant de déclencher l'intervention, ce qui réduit considérablement les fausses alertes.
Les notifications push via application mobile complètent ce dispositif. Le responsable sécurité reçoit en temps réel les alertes sur son smartphone, avec accès aux images archivées et possibilité de piloter certaines fonctions à distance : mise en/hors service, écoute à distance, interpellation sonore depuis la centrale.
Les améliorations technologiques disponibles en 2026 incluent notamment :
- Analyse vidéo par intelligence artificielle : détection de comportements anormaux, franchissement de périmètre, présence en zone interdite, avec filtrage automatique des fausses alertes liées aux animaux ou aux variations lumineuses.
- Notifications multi-canaux : push, SMS, MMS, selon le niveau de criticité de l'événement et les préférences du responsable.
- Accès à distance sécurisé : configuration et lecture du journal d'événements via Ethernet ou GSM/4G, sans déplacement de l'installateur.
- Gestion des seuils de déclenchement : paramétrage fin des niveaux de sensibilité pour chaque zone, réduisant les alertes parasites sans compromettre la détection réelle.
- Compatibilité multi-protocoles : les modules récents supportent simultanément ViewCom IP, SIA DC-09 et VOS Secur-IP, garantissant l'interopérabilité avec la grande majorité des stations de télésurveillance certifiées.
Conseil de pro : Activez systématiquement la transmission d'images en mode « intrusion confirmée » plutôt qu'en mode « première détection ». Vous réduisez le volume de données transmises et concentrez l'attention de l'opérateur sur les événements réellement qualifiés.
Comment maintenir la fiabilité de la liaison dans le temps ?
Une liaison d'alarme bien installée peut se dégrader progressivement sans que personne ne s'en aperçoive, jusqu'au jour où elle fait défaut au mauvais moment. La maintenance préventive est la seule réponse sérieuse à ce risque.
Le référentiel APSAD R31 définit des procédures d'exploitation et de maintenance que toute station certifiée doit respecter. Ces procédures couvrent les contrôles périodiques, les mises à jour logicielles, la gestion des alarmes techniques et les protocoles en cas de défaillance.
Les bonnes pratiques à mettre en place sur un site industriel :
- Contrôles périodiques du transmetteur : vérification de la qualité du signal GSM, test de la bascule automatique Ethernet/GSM, lecture du journal d'événements pour détecter les anomalies silencieuses.
- Vérification des liaisons filaires : inspection visuelle des câbles, détection des micro-coupures ou des dégradations liées aux vibrations industrielles.
- Mises à jour logicielles à distance : les modules modernes permettent la mise à jour du firmware sans déplacement, via Ethernet ou GSM/4G. Ne pas différer ces mises à jour expose le système à des vulnérabilités connues.
- Gestion des alarmes techniques : absence de secteur, piles faibles sur les détecteurs sans fil, défaut d'autoprotection. Ces événements doivent être traités dans des délais définis, pas accumulés en liste d'attente.
- Formation du personnel : les agents en charge de la surveillance doivent connaître les procédures de mise en/hors service, les codes d'urgence et les contacts de la centrale. Une erreur de manipulation est souvent à l'origine des fausses alertes.
- Plan de continuité en cas de panne : la station de télésurveillance certifiée APSAD I31 dispose d'une station de secours capable de prendre le relais en cas de défaillance principale. Vérifiez contractuellement que ce dispositif est bien en place et testé régulièrement.
- Procédures anti-sabotage : en cas de tentative de coupure détectée, la centrale doit recevoir une alerte d'autoprotection avant même que l'intrusion ne se produise. Testez ce scénario au moins une fois par an.
La maintenance n'est pas une option contractuelle secondaire. Sur un site industriel, une liaison défaillante pendant quelques heures peut suffire à rendre le site vulnérable sans que personne ne le sache. Un contrat de maintenance avec intervention garantie et traçabilité des contrôles est la seule façon de tenir ce risque sous contrôle.
Alarmexpert accompagne vos installations industrielles en Gironde
Pour les industries de Bordeaux Métropole, du Bassin d'Arcachon et du Sud Gironde, Alarmexpert propose une approche complète de la liaison d'alarme à une centrale industrielle, de l'audit initial jusqu'à la maintenance continue.
L'accompagnement commence par un audit personnalisé du site : analyse des risques spécifiques, cartographie des zones à protéger, évaluation des contraintes industrielles (matériaux métalliques, vibrations, zones ATEX). Ce diagnostic conditionne le choix des équipements et l'architecture de la liaison.
L'installation elle-même respecte des standards précis :
- Module de transmission séparé du boîtier central, pour garantir la continuité de la communication même en cas de sabotage ou de coupure secteur.
- Protocoles numériques certifiés (ViewCom IP, SIA DC-09) assurant la traçabilité et l'horodatage de chaque événement transmis.
- Télésurveillance conforme APSAD I31 et EN 50136, avec protocole d'intervention 24 h/24 et 7 j/7.
- Intégration possible avec les systèmes de gestion centralisée du site (SCADA, DCS) pour une remontée d'alertes unifiée.
Les secteurs couverts incluent les usines agroalimentaires, les entrepôts logistiques, les sites de production et les installations techniques sensibles. Pour chaque type d'industrie, le niveau de protection est adapté aux risques réels : intrusion, incendie, anomalie technique, défaut d'alimentation.
Conseil de pro : Demandez systématiquement à votre prestataire de vous fournir le rapport de test de bascule Ethernet/GSM lors de la réception de l'installation. Ce document prouve que la redondance fonctionne réellement, pas seulement en théorie.
Alarmexpert assure également la maintenance préventive et corrective, avec des procédures documentées conformes au référentiel APSAD R31. Chaque intervention est tracée, chaque mise à jour logicielle est enregistrée. Pour les alarmes industrielles en Gironde, contactez Alarmexpert pour un devis adapté à votre site.
Points clés
Une liaison d'alarme industrielle fiable repose sur la redondance des voies de transmission, la conformité aux normes EN 50136 et APSAD I31, et une maintenance préventive documentée.
| Point | Détails |
|---|---|
| Dual Path Reporting obligatoire | Combinez Ethernet et GSM/4G pour garantir la transmission même en cas de coupure ou de sabotage. |
| Module de transmission séparé | Installez le transmetteur hors du boîtier central pour maintenir la liaison indépendamment de l'alimentation principale. |
| Certification APSAD I31 (certification de service) | Exigez cette certification de service auprès de votre station de télésurveillance ; elle garantit audit externe et continuité de service. |
| Conformité EN 50136 | La norme impose la supervision permanente du lien et l'horodatage de chaque message transmis. |
| Maintenance préventive régulière | Planifiez des contrôles périodiques du transmetteur, des liaisons et des mises à jour logicielles pour éviter les défaillances silencieuses. |
