Selon le règlement de sécurité incendie applicable aux ERP (MS 65 §1), les déclencheurs manuels doivent être disposés dans les circulations, à chaque niveau du bâtiment, à proximité immédiate de chaque escalier et, au rez-de-chaussée, près des sorties. La hauteur de pose se situe autour de 1,30 mètre, avec une saillie maximale de 0,10 mètre par rapport au mur. Ces deux règles suffisent à traiter l'essentiel des contrôles, mais leur application concrète sur un plan de bâtiment demande une lecture plus fine, que nous détaillons ci dessous.
En bref:
- Les déclencheurs manuels doivent être placés dans les circulations, près des escaliers et des sorties à chaque niveau, en respectant 1,30 m de hauteur et 0,10 m de saillie.
- La position optimale repose sur l'observation des flux de déplacement pour éviter l'angle mort et réduire le délai entre détection et alerte.
- Leur implantation doit respecter l'accessibilité pour tous, éviter la dissimulation derrière les portes ouvertes, et garantir une visibilité claire en toutes circonstances.
- Lors des contrôles, il est primordial de vérifier l'emplacement, la hauteur, la visibilité, et la liaison au système central, en consignant chaque étape.
- L'audit préalable, réalisé par un professionnel, facilite la mise en conformité durable et évite les erreurs fréquentes lors de l'installation.
Table des matières
- Quelle réglementation encadre l'emplacement des déclencheurs manuels ?
- Où placer concrètement un déclencheur manuel selon le type d'ERP ?
- Quelles contraintes techniques respecter lors de la pose ?
- Comment vérifier la conformité de votre installation ?
- Comment AlarmeXpert accompagne la conformité de vos déclencheurs manuels
- Ce que l'expérience de terrain révèle sur les déclencheurs manuels
- AlarmeXpert, votre partenaire pour une mise en conformité durable
- Sources
- Questions fréquentes
Quelle réglementation encadre l'emplacement des déclencheurs manuels ?
La base légale tient en un texte : l'arrêté du 25 juin 1980 relatif au règlement de sécurité contre les risques d'incendie dans les établissements recevant du public. Ses articles MS 53 à MS 69 organisent l'ensemble du système de sécurité incendie, et l'article MS 65 §1 fixe la règle d'implantation des déclencheurs manuels : disposition dans les circulations, présence à chaque niveau, proximité immédiate des escaliers, et positionnement près des sorties au rez-de-chaussée.
Ce texte reste la référence unique en France. Il ne fixe cependant pas tout au millimètre. Le Légifrance précise la hauteur et la saillie attendues pour ces boîtiers, avec une valeur indicative d'environ 1,30 mètre au-dessus du sol et une saillie qui ne doit jamais dépasser 0,10 mètre. La norme NF S 61-970, dédiée aux systèmes de sécurité incendie, complète cette fourchette pour les fabricants et les installateurs, sans se substituer au texte réglementaire.
Deux niveaux de lecture coexistent donc :
- Les prescriptions réglementaires : implantation dans les circulations, présence à chaque niveau, proximité des escaliers et des sorties (valeur d'obligation).
- Les recommandations pratiques : distance maximale conseillée entre deux déclencheurs, hauteur précise à quelques centimètres, choix du modèle. Elles ne figurent pas toutes littéralement dans l'arrêté, mais elles en découlent par bon sens technique.
Le chiffre à retenir : 1,30 m de hauteur, 0,10 m de saillie. Ce sont les deux seules valeurs numériques que retiennent la plupart des bureaux de contrôle lors d'une visite de réception.
L'ensemble s'articule aussi avec le système de sécurité incendie (SSI) au sens large. L'instruction technique n° 248 fixe les exigences minimales des systèmes d'alarme, ce qui inclut la façon dont un déclenchement manuel doit se traduire en alarme générale ou restreinte selon la catégorie de l'établissement. Un déclencheur mal placé, même conforme sur le papier, peut ainsi retarder la diffusion de l'alerte au reste du bâtiment.
Où placer concrètement un déclencheur manuel selon le type d'ERP ?
Sur un plan, la règle se traduit par une méthode simple : suivez le chemin que prendrait une personne pour évacuer, et posez un déclencheur à chaque point de décision. Un point de décision, c'est un croisement de couloirs, un palier d'escalier, ou une porte de sortie. Le glossaire technique des professionnels de la sécurité incendie insiste sur cette logique de flux : un déclencheur ne sert à rien s'il faut faire demi-tour pour l'atteindre en cas de fumée ou de panique.
Voici les positions types qui reviennent dans la quasi-totalité des configurations d'ERP :

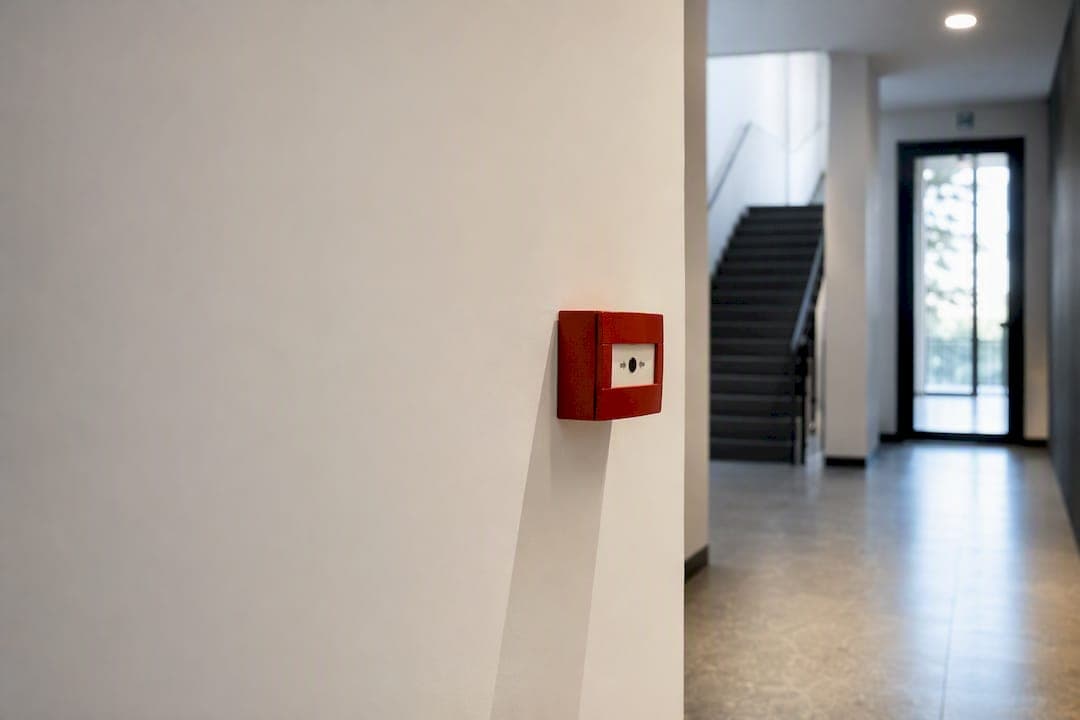

- Paliers d'escalier : à chaque niveau, près de la porte palière, jamais caché derrière elle.
- Sorties de rez-de-chaussée : à proximité immédiate de la porte, côté intérieur, visible dès l'approche.
- Changements de direction dans les circulations : là où un occupant pourrait hésiter sur le chemin à suivre.
- Entrées de zones à risque particulier : cuisine professionnelle, réserve, local technique, quand la configuration de l'établissement le justifie.
Une pratique de terrain, non inscrite littéralement dans l'arrêté mais largement suivie par les bureaux d'études, consiste à ne jamais laisser un point du bâtiment à plus d'une trentaine de mètres d'un déclencheur dans les circulations. Cette distance repose sur un objectif simple : réduire le temps entre la détection d'un départ de feu et le déclenchement de l'alarme générale. Il s'agit d'une recommandation opérationnelle, pas d'un seuil imposé par le texte MS 65.

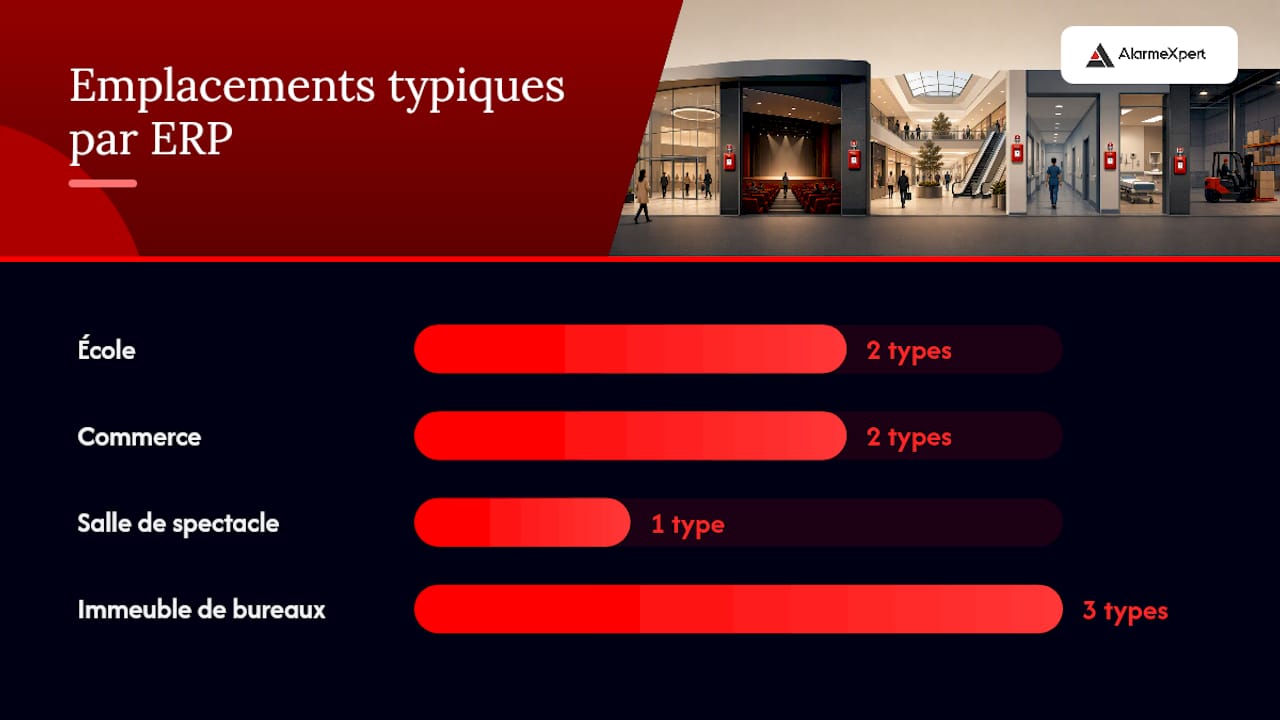

Dans une école, on retrouvera un déclencheur à chaque sortie de cour et à chaque cage d'escalier desservant les étages. Dans un commerce de surface moyenne, un ou deux points suffisent souvent, positionnés près de la caisse et de la sortie de secours. Une salle de spectacle, elle, multiplie les points de sortie et donc les déclencheurs, en cohérence avec le nombre d'issues de secours. Dans un immeuble de bureaux, l'implantation suit chaque palier d'ascenseur et chaque cage d'escalier, avec une attention particulière aux étages accueillant du public extérieur.
Conseil de pro : Avant toute pose, faites marcher un collègue dans le bâtiment en lui demandant de repérer naturellement les issues. Les endroits où il hésite sont précisément ceux qui ont besoin d'un déclencheur visible.
Quelles contraintes techniques respecter lors de la pose ?
La hauteur de 1,30 mètre n'est pas une moyenne approximative : elle correspond à une position accessible à la majorité des adultes, y compris en situation de stress. La norme NF S 61-970 encadre cette fourchette pour les fabricants, et les installateurs s'y réfèrent pour caler leurs implantations. La saillie, elle, ne doit jamais dépasser 0,10 mètre, afin d'éviter tout risque de blessure en cas de circulation dense ou précipitée.
Trois erreurs reviennent systématiquement lors des contrôles :
- Dissimulation derrière un vantail de porte maintenu ouvert : un déclencheur caché par une porte grande ouverte est considéré comme non conforme, même si sa position théorique est correcte.
- Absence de contraste visuel : le boîtier rouge doit rester repérable même en cas de fumée ou d'éclairage d'urgence dégradé, ce qui suppose de l'éloigner des zones surchargées en mobilier ou en signalétique parasite.
- Obstruction par du mobilier ou des câblages : un vestiaire, une armoire ou une gaine technique installés après coup finissent parfois par masquer un déclencheur qui était parfaitement visible à la réception.
Sur le plan du système de sécurité incendie, les articles MS 61 à MS 67 organisent la séparation des boucles entre déclencheurs manuels et détecteurs automatiques. Cette séparation permet au tableau de supervision d'identifier immédiatement l'origine d'une alarme, manuelle ou automatique, et donc d'orienter plus vite l'intervention. Une signalisation claire au tableau, avec une zone d'adresse cohérente pour chaque déclencheur, facilite ce diagnostic lors d'un déclenchement réel comme lors d'un exercice.
Comment vérifier la conformité de votre installation ?
Une vérification sérieuse suit toujours le même fil : implantation, hauteur, saillie, visibilité, marquage, puis liaison effective au tableau SSI. Chacun de ces points se contrôle en quelques minutes par déclencheur, ce qui rend l'exercice réalisable même sur un site de grande taille.
- Contrôler l'implantation par rapport aux circulations, escaliers et sorties recensés sur le plan de sécurité.
- Mesurer la hauteur et la saillie de chaque boîtier, et noter tout écart par rapport aux valeurs indicatives.
- Vérifier la visibilité et l'absence de dissimulation par une porte, un meuble ou un élément décoratif ajouté depuis la dernière visite.
- Tester le déclenchement fonctionnel et consigner la date, l'identité de l'opérateur, et le résultat dans le registre de sécurité.
- Documenter toute modification apportée lors de travaux, y compris un simple déplacement de cloison.
Sur une installation existante, un léger écart de hauteur ne déclenche pas automatiquement une obligation de mise à jour si le dispositif était conforme lors de sa pose initiale. En revanche, dès qu'une rénovation touche le système de sécurité incendie, il devient logique de revérifier chaque point d'implantation par rapport aux valeurs indicatives actuelles. C'est aussi le moment de consulter un guide sur la maintenance préventive d'une installation de sécurité, pour caler la fréquence des tests fonctionnels sur le reste de vos équipements.
Comment AlarmeXpert accompagne la conformité de vos déclencheurs manuels
Après 18 années d'activité dans la sécurité électronique des entreprises et des établissements recevant du public, une méthode simple pour l'implantation des déclencheurs manuels consiste à réaliser un audit des flux de circulation, établir un plan d'implantation conforme aux articles MS, procéder à une installation propre, puis effectuer des tests fonctionnels documentés.
Cette approche s'appuie sur des étapes concrètes, appliquées site par site :
- Analyse des circulations, escaliers et issues de secours pour positionner chaque déclencheur au bon endroit.
- Vérification de la hauteur, de la saillie et de la visibilité lors de la pose, avec traçabilité des mesures.
- Formation rapide des équipes sur place pour reconnaître et utiliser correctement chaque dispositif.
- Suivi de maintenance pour anticiper les écarts liés aux travaux ou réaménagements futurs.
Le lien entre déclencheurs manuels et détection automatique se pense aussi en amont, dans la conception globale du système. Vous pouvez consulter notre page dédiée à la détection incendie pour comprendre comment ces deux dispositifs s'articulent dans un même établissement.

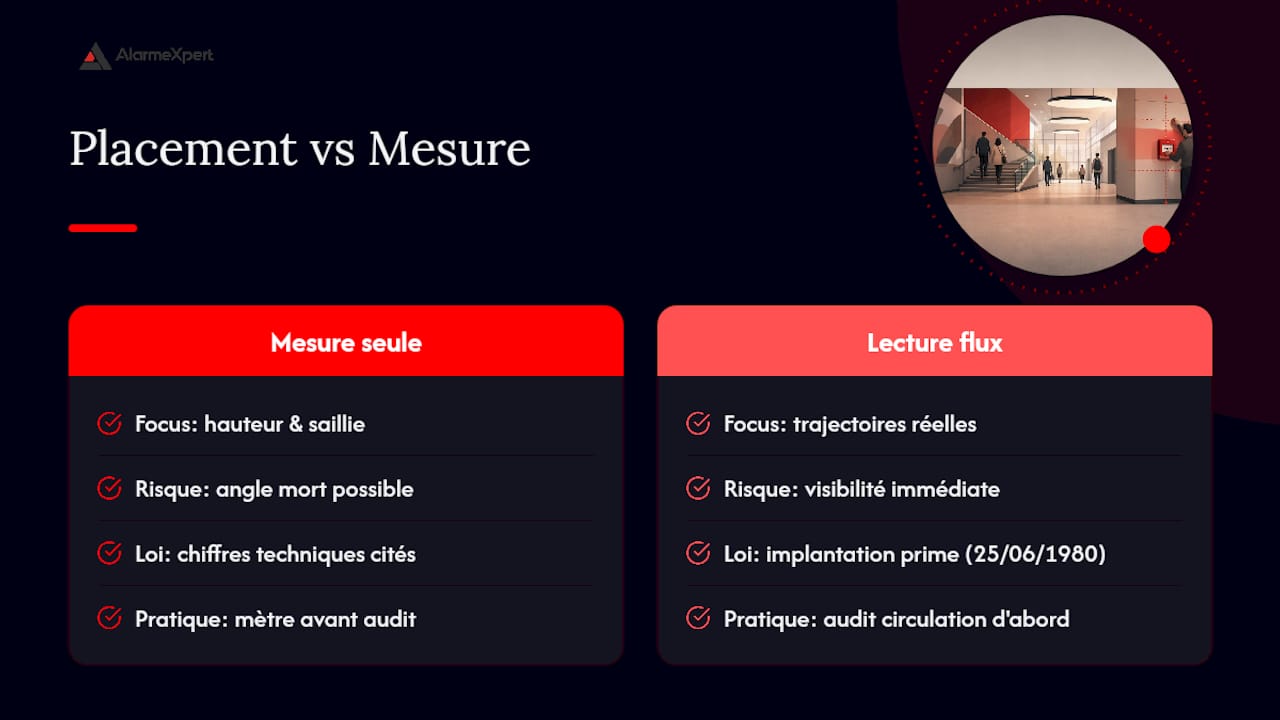

Ce que l'expérience de terrain révèle sur les déclencheurs manuels
La plupart des guides s'arrêtent à la hauteur de 1,30 mètre et à la saillie de 0,10 mètre, comme si ces deux chiffres suffisaient à garantir une installation conforme. C'est une erreur de perspective. La conformité réelle se joue avant tout dans la lecture des flux de circulation, pas dans la précision du mètre ruban.
Un déclencheur parfaitement posé à la bonne hauteur, mais placé dans un angle mort du parcours d'évacuation, reste un déclencheur inutile en situation réelle. L'arrêté du 25 juin 1980 le dit d'ailleurs sans détour : l'implantation prime, la circulation prime, l'escalier et la sortie priment. Les valeurs chiffrées ne sont que la traduction technique d'une exigence plus large, celle de la visibilité immédiate en situation de stress.
Ce que je recommande aux responsables sécurité que j'accompagne : commencez toujours par un audit de circulation avant de sortir le mètre. La position juste se trouve en observant comment les personnes se déplacent réellement dans le bâtiment, pas en calculant une distance théorique depuis un plan figé sur un bureau.
— Valentin BURGARD
AlarmeXpert, votre partenaire pour une mise en conformité durable
Faire relire un plan d'implantation par un professionnel évite bien des allers-retours lors d'une visite de la commission de sécurité. Un accompagnement complet peut inclure l'audit des circulations, l'élaboration d'un plan d'implantation conforme aux articles MS, l'installation, la mise en service et la maintenance annuelle.
Cette offre s'adresse aux établissements recevant du public qui souhaitent sécuriser leur mise en conformité sans multiplier les intervenants : hôtels, commerces, pharmacies, restaurants, entrepôts, bureaux ou copropriétés situés en Gironde, sur le Bassin d'Arcachon ou à Bordeaux Métropole. La page consacrée à la détection incendie détaille l'ensemble des prestations, de l'audit initial à la maintenance périodique. Un budget indicatif est également consultable sur la page tarifaire des systèmes de sécurité, pour estimer l'ampleur d'un projet avant tout engagement. Si votre projet touche aussi à une réorganisation liée à un permis de construire, la question de la conformité ERP mérite d'être anticipée dès la phase administrative, comme le détaille ce guide sur les ERP et les permis de construire.
Demandez un audit de votre implantation actuelle : c'est le point de départ le plus rapide pour savoir si vos déclencheurs manuels respectent réellement les articles MS 53 à MS 69.
Sources
Questions fréquentes
Où doit-on placer un déclencheur manuel dans un ERP ?
Le déclencheur manuel doit se trouver dans les circulations, à chaque niveau du bâtiment, à proximité immédiate de chaque escalier et, au rez-de-chaussée, près des sorties, conformément au MS 65 §1. La logique retenue est celle du parcours d'évacuation naturel, sans détour ni demi-tour.
Quelle hauteur respecter pour l'installation d'un déclencheur manuel ?
La hauteur indicative se situe autour de 1,30 mètre au-dessus du sol, avec une saillie maximale de 0,10 mètre par rapport au mur. Ces valeurs figurent dans les dispositions MS et sont reprises par la norme NF S 61-970 pour les fabricants et installateurs.
Existe-t-il une réglementation spécifique sur la couleur des déclencheurs manuels ?
Le boîtier rouge reste la couleur d'usage pour garantir une identification immédiate, notamment en cas de fumée ou de visibilité réduite. Le texte réglementaire insiste surtout sur la visibilité et l'absence de dissimulation, plus que sur une teinte précise imposée dans l'arrêté lui-même.
Un déclencheur manuel peut-il être caché derrière une porte ?
Non. Dissimuler un déclencheur derrière un vantail de porte maintenu ouvert est une non-conformité fréquemment relevée lors des visites de contrôle, même quand la position théorique du boîtier respecte les circulations prévues par le MS 65.
Où faut-il installer un détecteur de fumée par rapport aux déclencheurs manuels ?
Les détecteurs automatiques et les déclencheurs manuels appartiennent à des boucles distinctes du système de sécurité incendie, conformément aux articles MS 61 à MS 67. Cette séparation permet au tableau de supervision d'identifier rapidement si l'alarme provient d'une détection automatique ou d'une action volontaire.
